性能曲线图的四个要点

1、空载转速(N0)—指 电机不受任何机械阻力或负载时的电压，在轴枝上测得的速度，单位为rpm(每分钟内旋转的圈数)。

2、空载载电流(I0)—指 在电机无任何负载的情况下测得的电流量。

3、堵转转矩(Ts)—指 因加载引致电机停止旋转时测得的转矩。但建议阁下不要如此操作，因“退磁”或过载可能损坏电机。

4、堵转电流(Is)—指在电机因过载而停止旋转时测得的电流量。

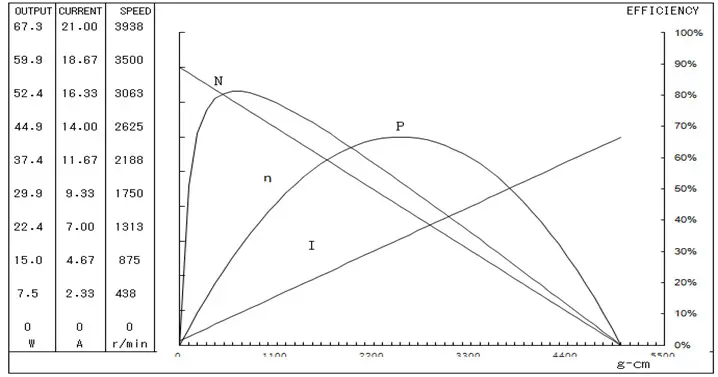

 绘制性能曲线图

1、速度曲线—是连接N0(空载转速)点及Ts(堵转转矩)点的曲线，其标示出电机在不同情况下的速度。

2、电流曲线—是连接I0(空载电流)点及Is(堵转电流)点的曲线，其标示出电机在不同情况下的电流量。

3、输出功率曲线—用以表示电机的输出功率，并可用以下公式计算：P=(速度x转矩)/9500(速度单位为rpm,转矩单位为mNm)。

4、效率曲线—用以表示电机的效率，可用以下公式计算：Eff(%)=(输出功率/(电压x电流))x100

影响电机性能的主要因素

1、输入电压—在保持I0不变的情况下，输入电压增大会令N0、Is及I0增大。

2、串接电阻—在保持N0不变的情况下，串接电阻增大会令Ts及Is减小。

3、绕组的匝数—在保持Ts不变的情况下，绕组匝数增加将令N0、I0及Is增大。

4、绕组的线径—在保持I0及N0不变的情况下，绕组直径增大将令Ts及Is增大。

5、磁通量—在保持Is不变的情况下，磁通量增大将令N0及I0减小。

6、温度—在Is及Ts 减小的情况下，环境温度的上升将令N0及I0增大。
